Video Measuring System (VMS5040) 요약정보 및 구매

측정 범위 500 x 400 mm

제조사	Rational
모델	VMS-4030G
판매가격	전화문의
포인트	0점
배송비결제	주문시 결제

상품 상세설명

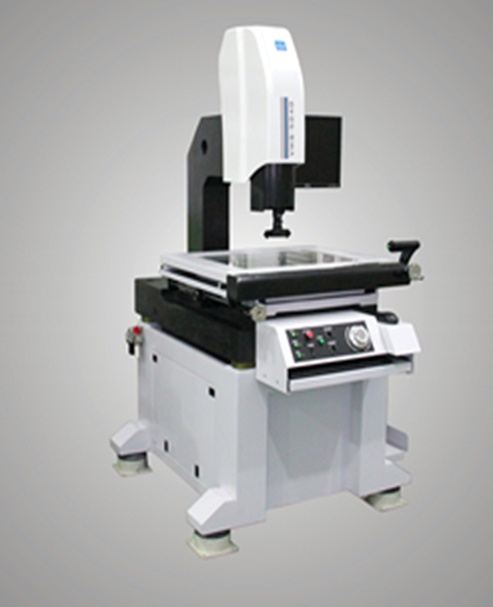

● 신제품 퀵비디오메타 VMS-5040M은 비젼 측정 기능과 3차원 측정기의 기능을 동시에 사용할 수 있는 모델로, 개발된 획기적이고 세련된 최신 기종의 비디오메타입니다. ● 심플한 설계로 측정테이블 500 x 400mm의 크기가 부담이 없습니다.

● 각 축별로 별도의 스케일 값을 표시합니다. ● 통신 속도가 기존의 비디오메타 보다 월등히 빠릅니다. ● 기존의 방식보다 안정적으로 신호를 출력합니다. ● 통신 속도가 일정하기 때문에 통신 불량이 매우 적습니다. ● Z축의 헤드 움직임을 전동식으로 설계하여 전면 콘트롤 패널의 조그셔틀을 조정하면 Z축 조절이 가능합니다. ● 에어를 공급하여 X, Y축의 빠른 이동을 도와줍니다.

유리 테이블 크기	가로 : 570mm, 세로 : 470mm
측정 범위	X축 : 500mm, Y축 : 400mm, Z축 : 200mm
최대 허용하중	20kg
분해능	0.0005mm
X, Y정밀도(MPE)	XY MPEE1 : (2.5+L/100)㎛ (With Vision Probing)
※Z정밀도(MPE)	Z MPEE1 : (2.5+L/100)㎛ (With Touch Probing)
프로그램	QMS-3D
전 원	AC 220V / 50 ~ 60Hz
외관 크기	1200 x 1270 x 1870mm
본체 중량	800kg
본체 스탠드	철제 에어 댐퍼 방식
모니터	기기에 기본으로 장착되어 있음

※ 옵션 사항

줌 렌즈	배율 0.7X ~ 4.5X, 미국 나비타(NAVITAR) 렌즈
총 배율	23.5X ~ 148X
CCD 카메라	JAPAN 1/2" Color CCD Camera
시야수	11.1mm ~ 1.7mm

표면 및 투과 조명

표면 및 투과 조명 모두 LED조명으로 밝기 조절 가능

X,Y축 : 에어방식으로 X,Y 테이블을 빠르게 이동할 수 있는
퀵 이송 손잡이가 있어 한손으로도 Y,Y축의 미세 조절을 빠르게
할 수 있습니다.

Z축 : 전동 모터 방식으로, 오른쪽에 조그 셔틀 장치가 있으며
좌측의 Fast, Middle, Slow 단추를 이용하여 Z축의 속도를 조절할 수
있습니다.

	헤드옆에 모니터를 부착하여 별도의 모니터가 필요하지 않으며, 눈높이와 비슷하여 측정시 편안함을 제공합니다.
	퀵비디오메타 VMS-5040M에 장착되어 있는 모니터를 사용자의 위치에 맞게 모니터를 위 아래로 기울일 수 있습니다. (모니터 틸팅 기능)

나비타 (NAVITAR) 줌 경통 렌즈 장착 (0.7배 ~ 4.5배)

퀵이송 손잡이와 핸들 : 이동 핸들을 한바퀴 돌리면 약 4.2mm
이동하므로, 핸들만으로도 빠르게 테이블 이동 가능함.

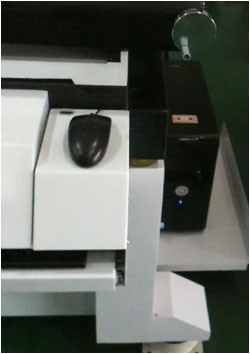

컴퓨터 본체를 놓을 수 있는 받침대가 퀵비디오메타 오른쪽 편에 있으며,
마우스 사용 공간이 별도로 있어, 따로 컴퓨터 책상을 구입하거나
설치할 필요가 없어 경제적이며, 작업공간도 넓힐 수 있습니다.
(무선 마우스 사용에도 불편이 없습니다.)

USB-303 스케일 전용기 : 별도의 카운터 없이 스케일 값을
전송하는 장치로 USB케이블을 컴퓨터와 연결하여
스케일 값을 전송함.

● 이차원 측정의 활용을 목적으로 하는 기계, 전자, 금형, 플라스틱 등의 작업에 광범위하게 사용할 수 있습니다.

● QMS-3D는 접촉, 비접촉 측정을 동시에 사용할 수 있는 측정프로그램으로 Windows 7을 지원
● USB 인터페이스를 통한 통신방식으로 통신 에러가 없음
● 매뉴얼 타입 뿐만 아니라 CNC타입에도 사용 가능

● 비접촉 측정을 통한 2차원 (점, 선, 원, 원호, 거리, 각도) 측정을 빠르고 간편하게 측정
● 접촉식 측정을 통한 3차원 (면, 원통, 구, 콘) 측정을 보다 편리하게 측정
● 접촉, 비접촉 측정을 동시화시켜 그래픽 영역에서 하나로 합쳐 결과값을 유연하게 나타냄
● 측정 데이터를 AUTO CAD, 엑셀, 워드, 기본 레포트로 사용자가 편리하게 원하는 양식으로 출력 가능
● 좌표계 설정 및 이동을 보다 쉽게 할 수 있음

QMS-3D 프로그램


● 2차원 및 3차원의 다양한 측정요소 아이콘		● 위치, 평생, 직각도, 동심도 등 다양한 기하 공차 측정 가능

● 접촉식 측정시 마스터 볼에 의한 스타일러스 보정 창		● 사용자가 지정하는 데이터만 선택하여 출력 가능
