Measuring profile projector > Rational 측정기

Measuring profile projector 요약정보 및 구매

측정 범위 150 x 100 mm , , 데이터 처리 시스템 DC-3000 이 기본으로 장착되어 투영기의 한 차원 높은 측정 기능 실현

제조사 Rational
모델 CPJ-3010
판매가격 전화문의
포인트 0점
배송비결제 주문시 결제

상품 정보

상품 상세설명

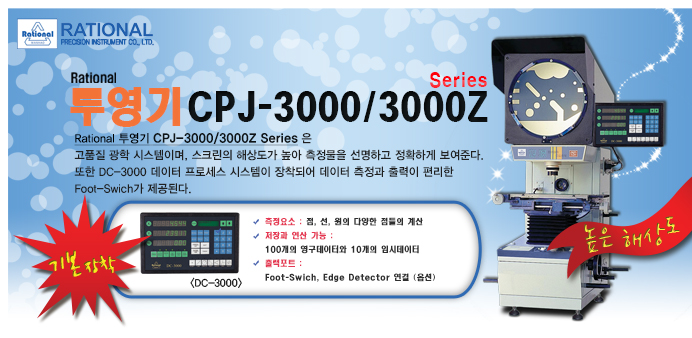

  • 고정밀 투영기 CPJ-3000A/AZ 시리즈는 정밀 소형 가공제품, 정밀 프레스 제품, 게이지, 검사 게이지 치수를
    쉽고 정밀하게 측정할 수 있음.
  • 복잡한 형상을 가진 제품의 윤곽 치수 및 표면 형상을 측정할 수 있는 장비
  • 소형 프레스 제품, 캠, 나사산, 기어, 절삭공구, 자동차 부품, 사출제품 등 Q.C.나 측정실, 생산 작업장에 필수적인 장비
  • 수직형 모델로 소형, 경량 제품 측정에 적합
  • 데이터 처리 시스템 DC-3000 이 기본으로 장착되어 투영기의 한 차원 높은 측정 기능 실현


구  분

역   상

CPJ-3015A

CPJ-3020A

CPJ-3025A

CPJ-3040A

정립상

CPJ-3015AZ

CPJ-3020AZ

CPJ-3025AZ

CPJ-3040AZ

테이블

 금속테이블 크기 (mm)

354 x 228

404 x 228

450 x 280

606 x 466

 유리테이블 크기 (mm)

210 x 160

260 x 160

306 x 196

450 x 350

 X축 이동범위 (mm)

150

200

250

400

 Y축 이동범위 (mm)

100

100

100

300

 Z축 이동범위 (mm)

   100 (초점)

 100 (초점)

 100 (초점)

 100 (초점)

 X,Y축 정밀도

   E1xy = 2.5 + L / 100

 X,Y 분해능

   0.5㎛

스크린

 스크린 크기 (mm)

   Ø312, 사용범위 > Ø300 (십자선)

 스크린 회전범위

   0 ~ 360˚

 회전각도 수치해상도

   1'  또는 0.01˚

렌  즈

 배   율

10X (표준)

20X (옵션)

50X (옵션)

100X (옵션)

 물체 시야 (mm)

Ø30

Ø15

Ø6

Ø3

 작업 거리 (mm)

77.7

44.3

38.4

25.3

 최대 높이 (mm)

90

90

90

90

  기기 전원   100V ~ 240V (AC), 50/60Hz, 400W, 총출력 400W
  기기 조명   투과, 반사 조명 광원 24V 150W
  좌표 측정 방식   DC-3000 다기능 데이터 처리 시스템 (2차원 측정)
   -.  일반 측정 기능  (점, 원, 선, 거리, 각도 등)
   -.  응용 측정 기능  (원과 원, 점과 점, 점과 선 거리 등)
   -.  기울기 보정 기능 (Skew)
   -.  데이터 저장 기능 (Store) 등
  기기 외형  크기 (L x W x H) mm

780 x 780 x 1100

780 x 780 x 1100

810 x 780 x 1120

1040 x 780 x 1120

  기기 무게 (Kg)

160

160

180

250

  표준 부속품   투영기 렌즈 10배, 할로겐램프 24V 150W, 접지선, 예비휴즈, 전원케이블




  • 투영 이미지 상태 : 정립상 이미지
  • 투영 스크린
      • 유효경 : 312mm (12.3”)
      • 스크린 재료 : 정밀 연마 글라스
      • 스크린 회전 : ±360°, 미세조정
      • 각도 읽기 : 디지탈 카운터 (LED)
  • 분해능 : 1’ or 0.01° (선택적)
  • 각도범위 : ±370°
  • 절대/상대값 선택모드, 영점세팅
      • 기준선 : 십자선
  • 투영기렌즈 : 10X (172-202, 기본제공)
  • 옵션렌즈 : 20X, 50X, 100X
  • 배율에 따른 정밀도
      • 형상조명 사용 : ±0.1% 또는 이보다 적음
      • 표면조명 사용 : ±0.15% 또는 이보다 적음
  • 최대 측정물 높이 : 렌즈에 따라 달라질 수 있음
  • 형상조명
      • 조명 : 할로겐램프 (24V, 150W)
      • 기능 : 2-step (High/Low) 조명 스위치
  • 열 방출 : 쿨링 팬
  • 표면조명
      • 조명 : 할로겐램프 (24V, 150W)
      • 광학시스템 : 조절가능한 수직조명
  • 초점조절 : 매뉴얼 초점조절
